Toote ülevaade

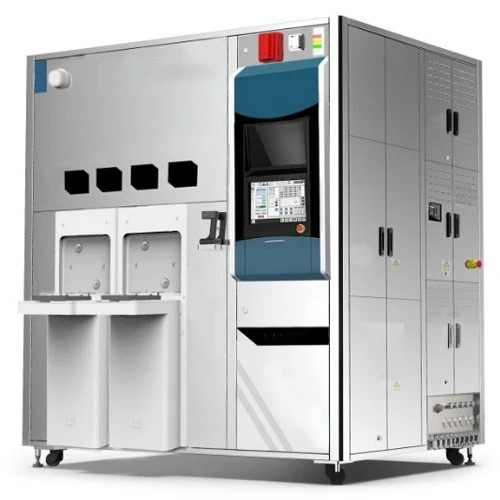

Single{0}}Wafer Physical Scrubber Equipment on automatiseeritud ühe-vahvli füüsilise puhastusplatvorm pooljuhtide tootmiseks. See tagab suure-tõhusa osakeste eemaldamise füüsilise küürimise ja keemilise abiga.

Seda seadet kasutatakse laialdaselt sissetulevate vahvlite puhastamiseks, -CMP-järgseks puhastamiseks,-märgistusjärgseks puhastamiseks, tagakülje puhastamiseks ja fotoresisti jääkide eemaldamiseks. Tänu stabiilsele allavoolule kambrites säilitab see suurepärase staatilise ja dünaamilise puhtuse keskkonna. Mitmed pihustushoovad ja fikseeritud pihustid toetavad segatud pihustusrežiime. Gaasi-vedelike eraldusstruktuur eraldab orgaaniliste lahustite jäätmed ja DI-vee. Modulaarne kambri konfiguratsioon 2-8 kambriga on valikuline. See toetab mitme -suurusega substraate, sealhulgas Si, SiC, Glass, GaAs, InP, Sapphire, LN ja LT, hõlmates nii uurimis- ja arendustegevuse piloot- kui ka masstootmise stsenaariume.

Eelised

Suurepärane osakeste eemaldamise võime

Saavutab osakeste kontrolli Vähem või võrdne 10ea@0,1 μm. Eemaldab füüsilise küürimise abil tõhusalt mikro-osakesed, tolmu ja pinnajäägid, täites kõrgekvaliteediliste-pooljuhtseadmete ranged puhtusnõuded.

Usaldusväärne kambri keskkonnakontroll

Stabiilne vertikaalne allavool pärsib osakeste tagasi{0}}adsorptsiooni vahvli pinnal. Gaasi-vedelike eraldusmehhanism takistab erinevate jäätmevedelike rist-segamist, vähendab torujuhtme korrosiooniriski ja lihtsustab jäätme-vee töötlemist.

Mitmekülgne pihustuskombinatsioon

Mitu pihustushooba koos fikseeritud pihustusotsikutega võimaldavad paindlikke pihustusrežiimide kombinatsioone. Füüsilist puhastamist saab koordineerida erinevate keemiliste pihustitega, et optimeerida puhastustulemusi erinevate saastetüüpide korral.

Modulaarne ja skaleeritav paigutus

Valikulised 2-8 kambriga konfiguratsioonid. Kompaktsed seadistused sobivad laboriuuringuteks ja väikesteks-partiikatseteks, samas kui suure-kambrite-arvuga konfiguratsioonid vastavad suure-tootlikkusega masstootmise nõuetele.

Rakendused

Täiustatud pakend
MEMS-seadmed
Võimsuspooljuhtseadmed
RF-integraallülitused
Pooljuhtide optika
Optilised sidekomponendid
Fotomaskide tootmine
Ülikooli ja uurimisinstituudi laborid

Parameetrid

Üksus	Spetsifikatsioon
Protsessi funktsioon	Sissetulev puhastus, -CMP-järgne puhastus,-märgistamisjärgne puhastus, tagakülje puhastamine, fotoresisti jääkide puhastamine
Toetatud substraadid	Si, SiC, Klaas, GaAs, InP, Sapphire, LN, LT
Kambri konfiguratsioon	2-8 kambrit (valikuline)
Osakeste kontroll	Väiksem või võrdne 10ea@0,1 μm
Metalliioonide saastumine	5E9 aatomit/cm²
Põhiline disain	Stabiilne allavoolu keskkond, gaasi{0}}vedelike eraldusstruktuur, mitme režiimiga pihustussüsteem{1}
Töötlemisrežiim	Ühe-vahvli automaatne füüsiline küürimispuhastus
Mõõdud (2-4 kambrit)	2139 × 1986 × 2519 mm (L × P × K)
Mõõdud (8 kambrit)	2400 × 3704 × 2950 mm (L × P × K)

KKK

K: Milliseid puhastustöid saab selle üksiku vahvliga keemilise puhastusseadmega täita?

V: See tegeleb substraadi ja epitaksiaalsete kihtide puhastamise, fotoresisti eemaldamise, oksiidikihi eemaldamise ja muude standardsete pooljuhtide märgpuhastustöödega. Seda kasutatakse laialdaselt enne ja pärast litograafiat, söövitamist ja õhukese kile sadestamise protsesse. Retsepti häälestamiseks esitage oma substraadi materjal ja saaste tüüp.

K: Mis kasu on gaasivedelike eraldamise mehhanismist?

V: See eraldab orgaanilised keemilised jäätmed ja DI vee äravoolu vood. See väldib keemilist ristsegamist jäätmetorustikus, vähendab torujuhtme korrosiooni ja hõlbustab järgnevat jäätmevedeliku töötlemist.

K: Mida teeb automaatse puhastamise funktsioon?

V: Auto Clean on intelligentne kambri isepuhastusfunktsioon. See toetab kambri sisemuse kõrgel temperatuuril SPM puhastamist, vähendab osakeste kogunemist õõnsustesse ja vähendab PM hooldussagedust.

K: Kas masin saab töödelda erineva suurusega vahvleid?

V: Jah. Platvorm on loodud ühilduma mitme suurusega vahvlitega. Kvalifitseeritud vahvlisuuruste vahel vahetamine ei nõua suuremahulist riistvara muutmist.

K: Mis vahe on ühe vahvli keemilisel puhastamisel ja partii puhastamisel?

V: Ühe vahvli puhastamine töötleb iga vahvli iseseisvalt, kontrollides täpselt kemikaalide annust, temperatuuri ja protsessi aega. See saavutab suurepärase osakeste ja metalliioonide jõudluse, mis sobib liitpooljuhtide, optiliste kiipide ja kõrgekvaliteediliste seadmetega, millel on ranged puhtusnõuded. Partiipuhastus töötleb mitut vahvlit koos ja on kulutõhusam suuremahuliste standardsete räniplaatide tootmiseks.

K: Kas ma saan laboris kasutamiseks valida väikese kambriga versiooni?

V: Jah. Kambrite arvu saab valida vahemikus 2 kuni 8. Madala kambrite arvuga konfiguratsioonid sobivad teadus- ja arendustegevuseks ning väikeste partiide proovitootmiseks, samas kui suurema kambrite arvuga versioonid on suunatud masstootmisliinidele.

K: Milliste puhastusstsenaariumide jaoks füüsiline pesur sobib?

V: Seda kasutatakse peamiselt sissetulevate materjalide puhastamiseks, CMP-järgseks puhastamiseks, märgistamisjärgseks puhastamiseks, vahvli tagakülje puhastamiseks ja fotoresisti jääkide eemaldamiseks. See keskendub pinna mikroosakeste füüsilisele eemaldamisele. Retsepti optimeerimiseks esitage teave substraadi materjali ja saastumise kohta.
